Claude Code 红绿灯状态提示器

使用 ESP32-C3 SuperMini 改造一个淘宝红绿灯玩具，让 Claude Code 的状态通过红、黄、绿三颗灯显示：

硬件

• ESP32-C3 SuperMini 开发板
  • https://item.taobao.com/item.htm?id=811309798924&mi_id=0000q_uHS1EjAgYjvSh61QaMD7pTWOa9WYaP1ematy-Un-E&spm=tbpc.boughtlist.suborder_itemtitle.1.39ba2e8d3ISAjA&skuId=5675158659269
  • https://www.nologo.tech/product/esp32/esp32c3/esp32c3supermini/esp32C3SuperMini.html
• 淘宝红绿灯主体
  • https://item.taobao.com/item.htm?id=1042775053026&mi_id=0000GmG6P7jSSweQo17Zt9fSNmjajelDsquU54hyNl7JBT8&spm=tbpc.boughtlist.suborder_itempic.d1042775053026.4bb42e8deacO41&skuId=6228536371178
• 220 欧电阻 3 个
• 细导线若干
• 焊接工具：电烙铁、焊锡丝、助焊松香、尖嘴钳、电风扇或其他排烟设备

不要同时安装纽扣电池并接入 ESP32 USB 供电。改造后由 ESP32 的 3V3 供电。

接线定义

红绿灯电路板上的灯位定义如下：

接线关系：

ESP32 3V3 -> 红绿灯公共阳极

绿灯 L1 负极 -> 220Ω -> ESP32 GPIO4
黄灯 L2 负极 -> 220Ω -> ESP32 GPIO3
红灯 L3 负极 -> 220Ω -> ESP32 GPIO2

固件使用共阳极控制方式：GPIO 输出 LOW 时点亮，输出 HIGH 时熄灭。

烧录固件

Arduino 程序位于：

arduino/traffic_light_test/traffic_light_test.ino

Arduino IDE 设置：

• Board: ESP32C3 Dev Module
• USB CDC On Boot: Enabled
• Port: 选择 ESP32 对应串口
• 波特率：115200

烧录后，打开串口监视器，行结束符选择 Newline 或 Both NL & CR，可以发送以下命令测试：

制作过程

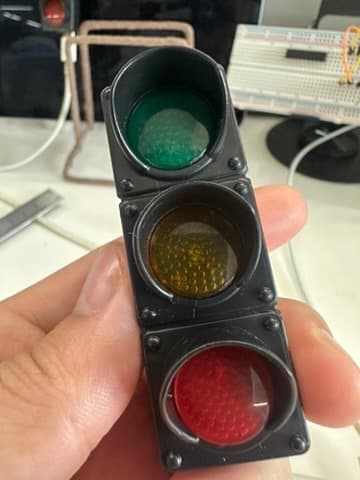

1. 红绿灯主体

淘宝买来的红绿灯主体。

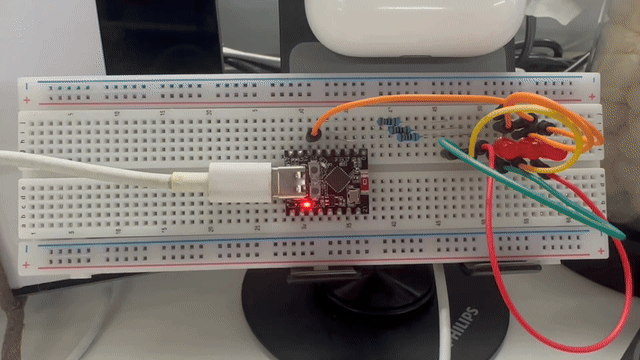

2. 面包板测试

先烧录程序，在面包板上测试 ESP32 能否通过串口命令监听 Claude Code 状态，并正确控制红、黄、绿三颗灯。

查看高清 MP4

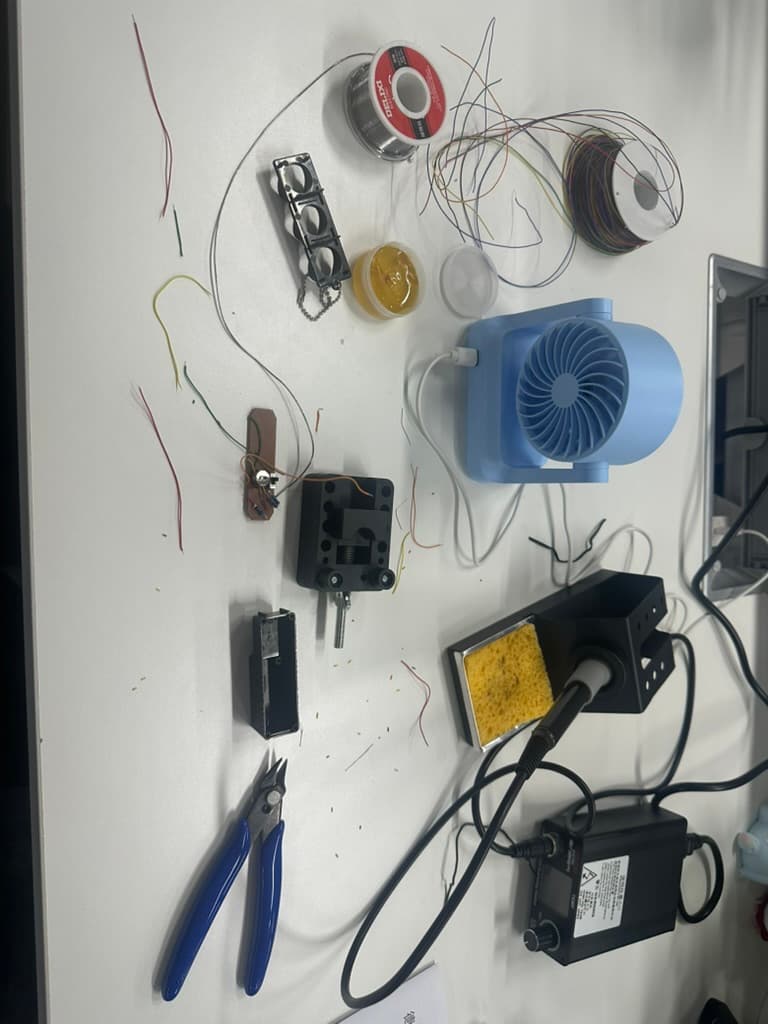

3. 准备焊接工具

准备电烙铁、焊锡丝、助焊松香、细导线、220 欧电阻、尖嘴钳，以及电风扇排烟。焊接烟雾有害，建议在通风环境下操作。

焊锡丝建议使用含锡量 >= 63% 的产品，比较容易上锡。

4. 处理较小的焊点

电路板上发光二极管负极焊点比较小，不方便直接焊接。可以用刀小心刮开一点绿油，露出下方铜箔，形成更大的焊接区域。

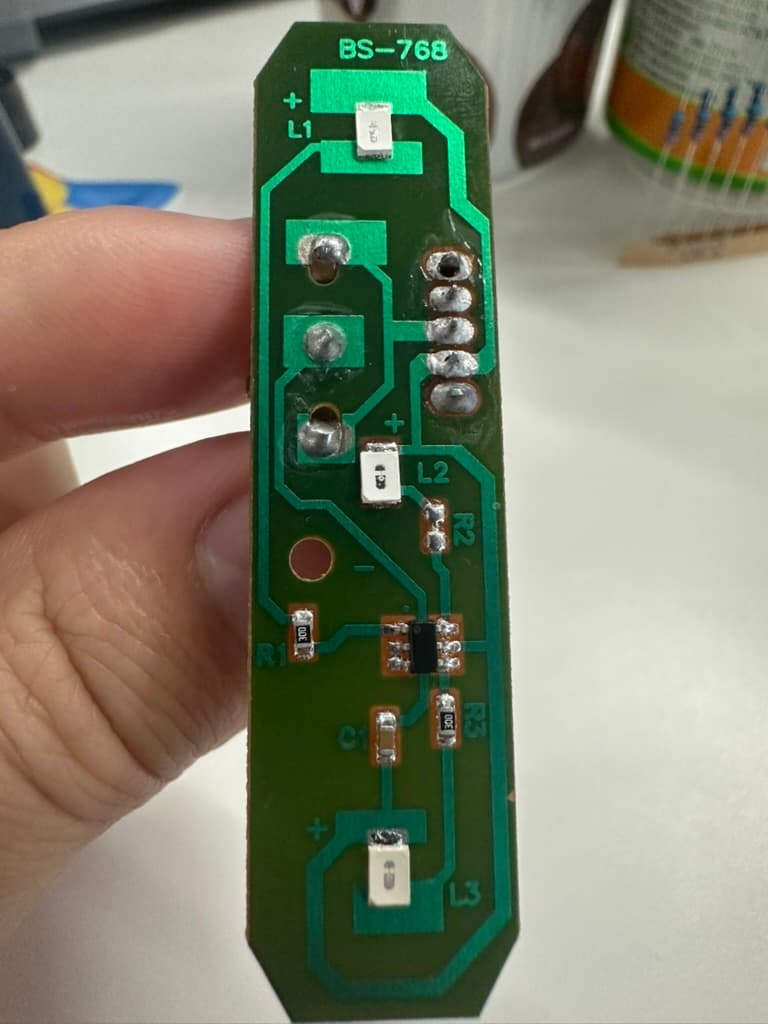

刮绿油前：

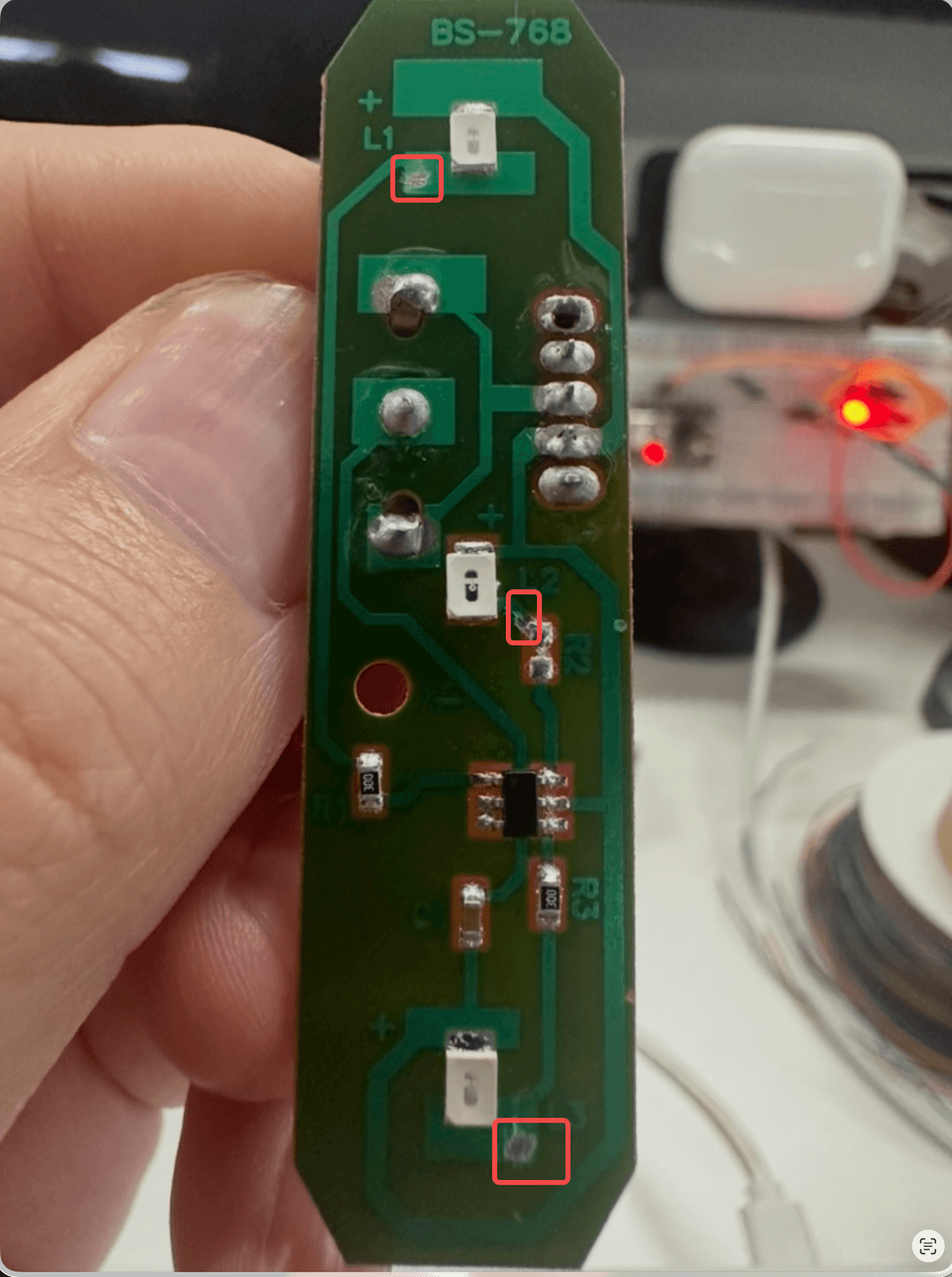

刮绿油后：

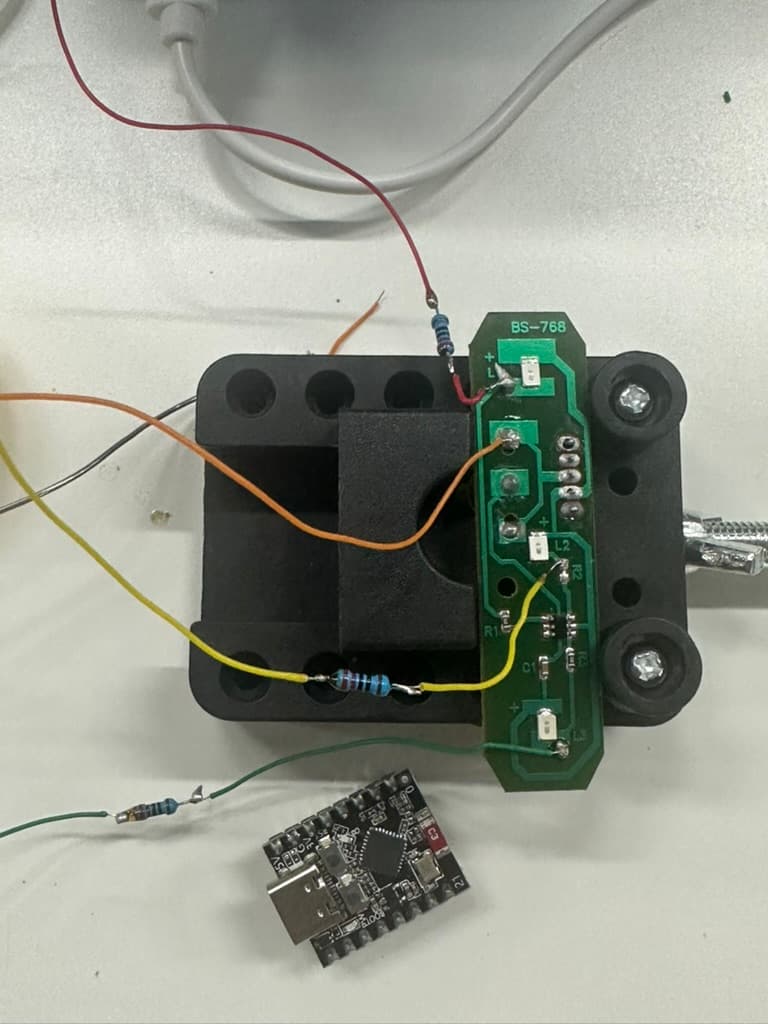

5. 焊接红绿灯电路板

分别焊接公共阳极、L1 负极、L2 负极、L3 负极：

• L1 是绿灯。
• L2 是黄灯。
• L3 是红灯。
• L1、L2、L3 负极出来的导线都需要串联 220Ω 电阻。

推荐每种灯使用对应颜色的导线，后续排查会更直观。图中 L1 绿灯用了红色线、L3 红灯用了绿色线，这是个人焊接失误

另外也可以考虑使用贴片电阻，但操作难度更高，这里使用的是普通直插电阻。

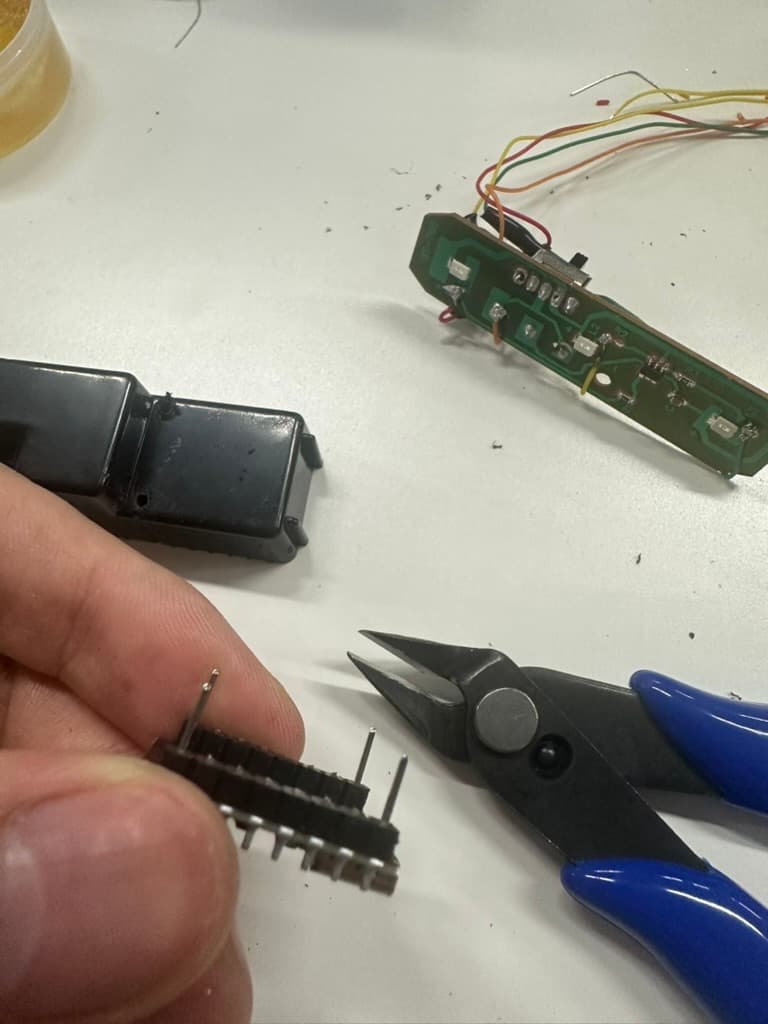

6. 剪掉开发板排针

排针太长，为了能够将开发板贴合在红绿灯外壳背后，需要剪掉 ESP32-C3 SuperMini 的排针。

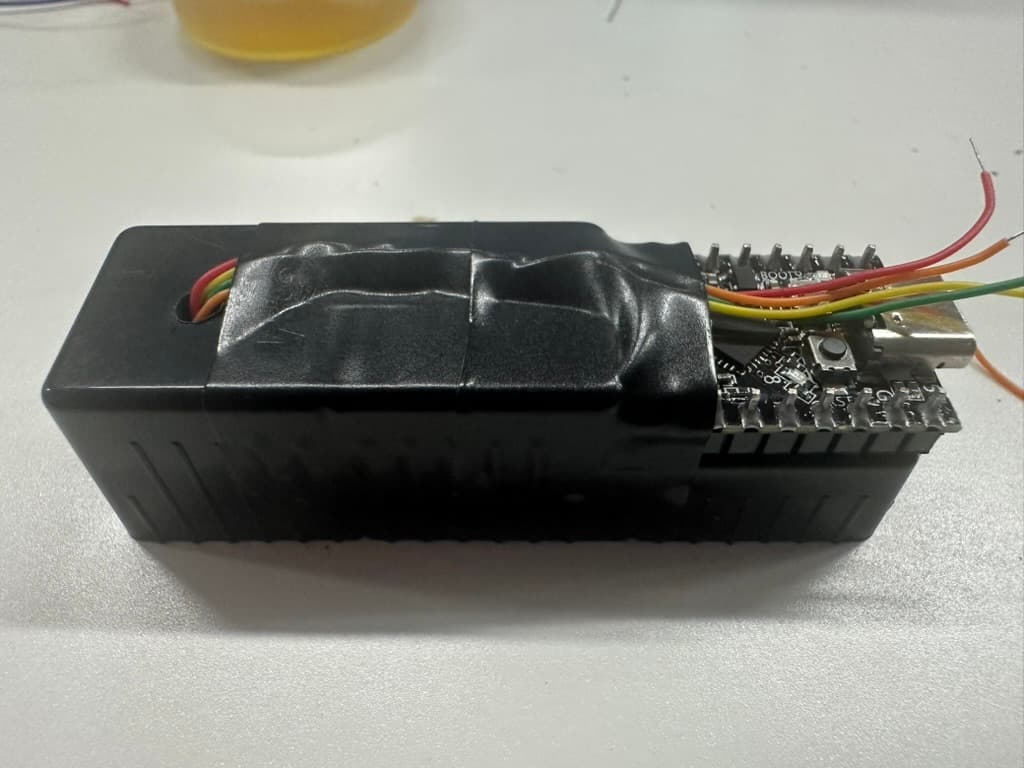

7. 穿线并固定开发板

用电钻在红绿灯后壳开一个小孔，将导线穿过去，然后用绝缘胶带固定开发板。

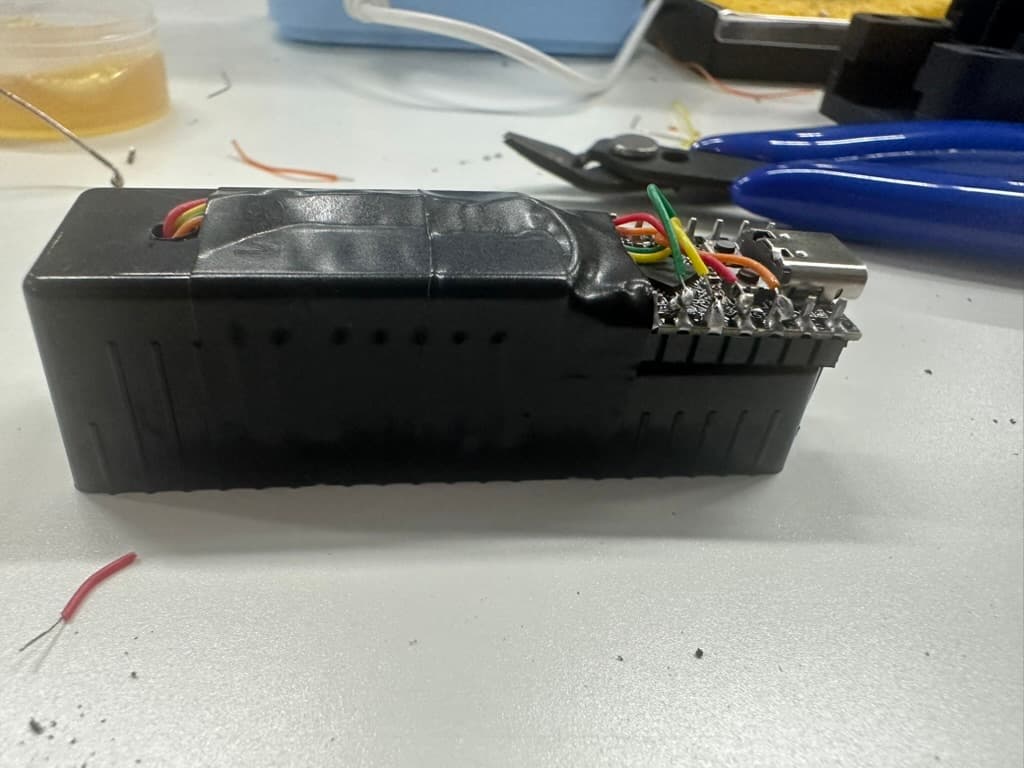

8. 焊接开发板引脚

开发板侧按以下方式焊接：

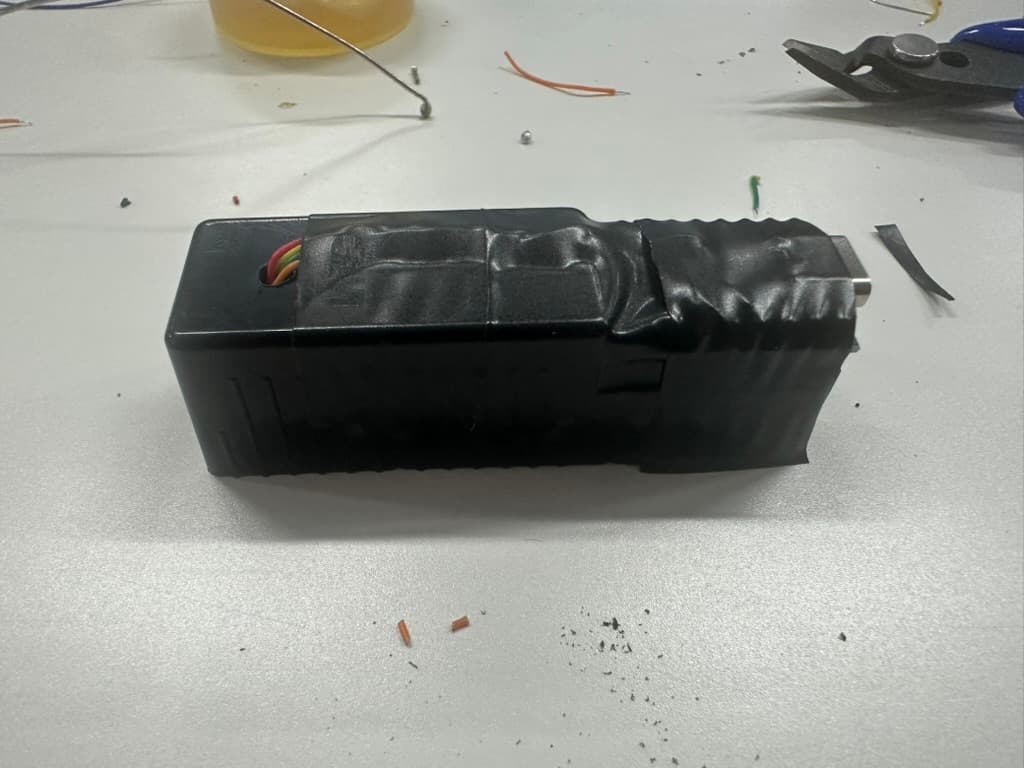

9. 绝缘和固定

缠上绝缘胶带，进一步固定开发板，避免焊点和外壳、其他导线短路。

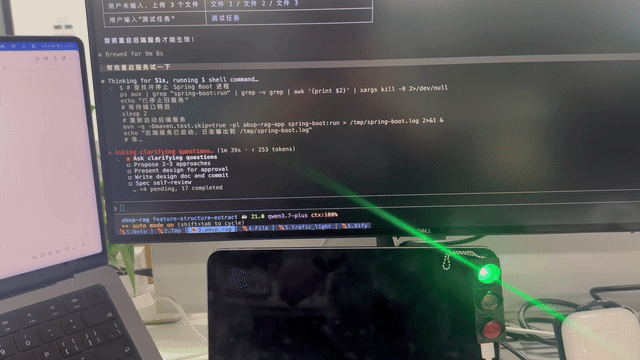

10. 最终效果

使用数据线连接电脑和红绿灯，Claude Code 状态会自动反映到灯光上。

查看高清 MP4

连接 Claude Code

电脑端桥接脚本位于：

scripts/claude_traffic_light.py

它会自动查找 /dev/cu.usbmodem*，常驻持有 ESP32 串口，并接收 Claude Code Hooks 发送的状态。脚本只使用 Python 标准库，不需要安装第三方依赖。

手动测试：

python3 scripts/claude_traffic_light.py working
python3 scripts/claude_traffic_light.py waiting
python3 scripts/claude_traffic_light.py idle

如果电脑连接了多个 /dev/cu.usbmodem* 设备，可以显式指定 ESP32 串口：

export CLAUDE_TRAFFIC_LIGHT_PORT=/dev/cu.usbmodem11301
python3 scripts/claude_traffic_light.py working

安装 Claude Code Hooks：

python3 scripts/install_claude_hooks.py

安装脚本会读取 claude-hooks.example.json，合并到 ~/.claude/settings.json，并在同目录生成备份：

~/.claude/settings.json.traffic-light-backup

Hook 与灯光的主要映射：

运行桥接脚本或 Claude Code 时，应关闭 Arduino IDE 串口监视器，避免两个程序同时占用 ESP32 串口。

诊断日志位于：

/tmp/claude-traffic-light-<uid>.log

注意事项

• 焊接前务必断开 USB，并取下原来的纽扣电池。
• 每颗灯的负极需要串联 220Ω 电阻，不要让 GPIO 直接短接 LED。
• 焊接后建议用万用表蜂鸣档确认没有短路，再连接电脑。
• 如果灯不响应，先用 Arduino 串口监视器发送 test，确认固件和焊接都正常，再检查 Python 脚本和 Claude Hook。
