Medical Illustration · 医学绘图

把医学知识画成读得懂的故事，把结构与机制画成看得清的图。

Medical Illustration 是面向 Codex、Claude Code 等 AI Agent 的医学绘图 Skill。支持原生 Skill 的宿主可加载完整目录，其他 Agent 可读取 SKILL.md 及相关资源，按自身工具能力执行。告诉它主题、读者和用途，它会帮助你查找医学参考、编写脚本、设计画面、生成插图，再完成可编辑排字和检查。

English · 安装 · 版本发布

它能帮你做什么

你可以指定角色、画风、篇幅和输出格式。文字、气泡、医学标签及后加箭头独立编辑，后续改词、移动标注和局部返修更方便。交付可包括 Markdown 脚本、彩色画面、排版源文件和 PDF。

看看实际产物

八块腕骨，如何在漫画里讲清楚？

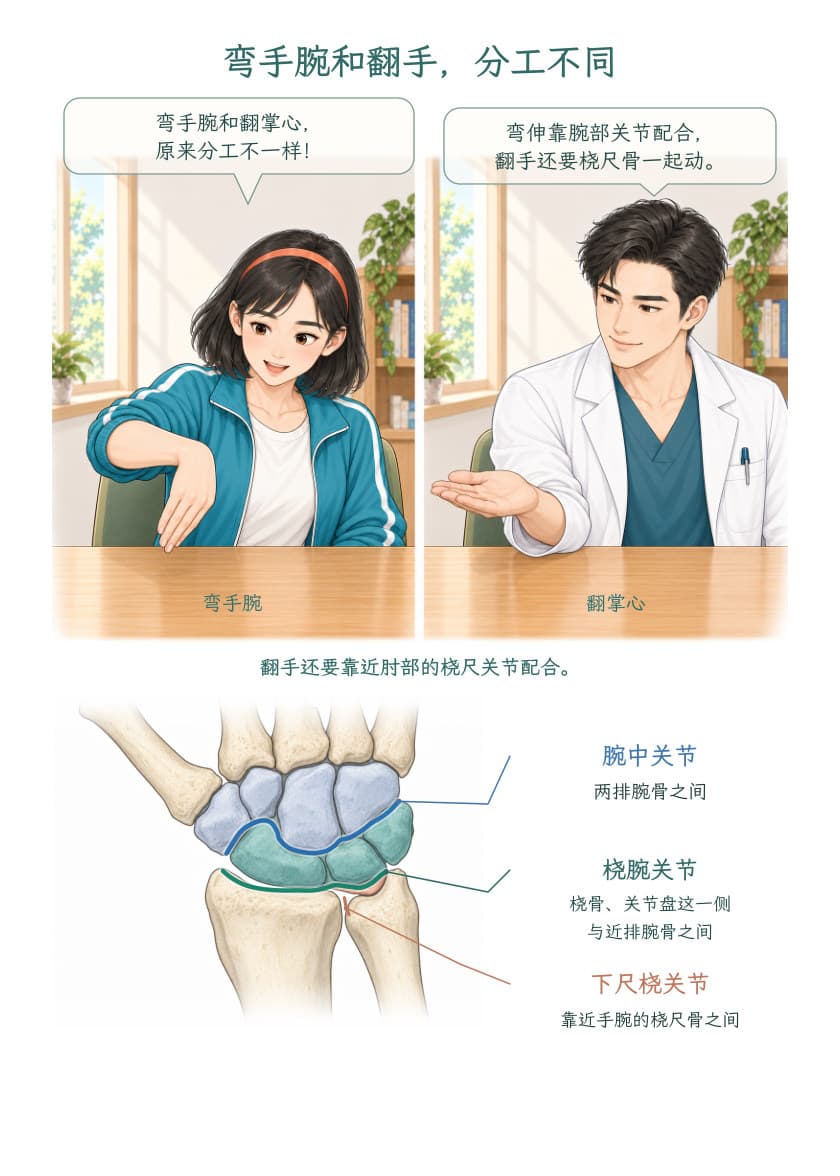

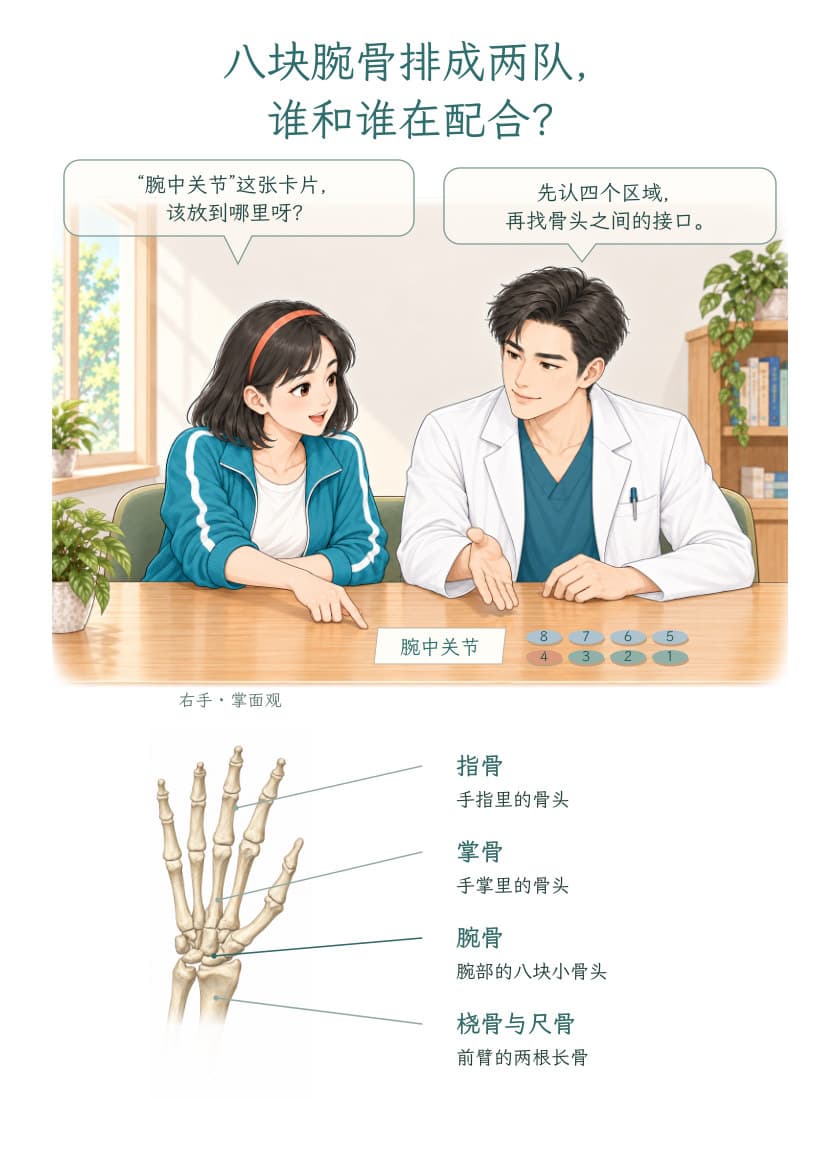

医生与阿旋从桌上的八枚圆片聊起，逐步讲清腕骨的两排分组、不同视角，以及骨头之间的关节。这份六页《腕骨与关节组成》示例 v1.1，展示了从生活对白到有据可查的解剖讲解。

从故事认识结构	转换观察角度	找到关节接口

轻量预览（0.52 MB） · 完整 PDF（30.05 MB） · 逐幅成图与真实参考对照 · 来源与许可

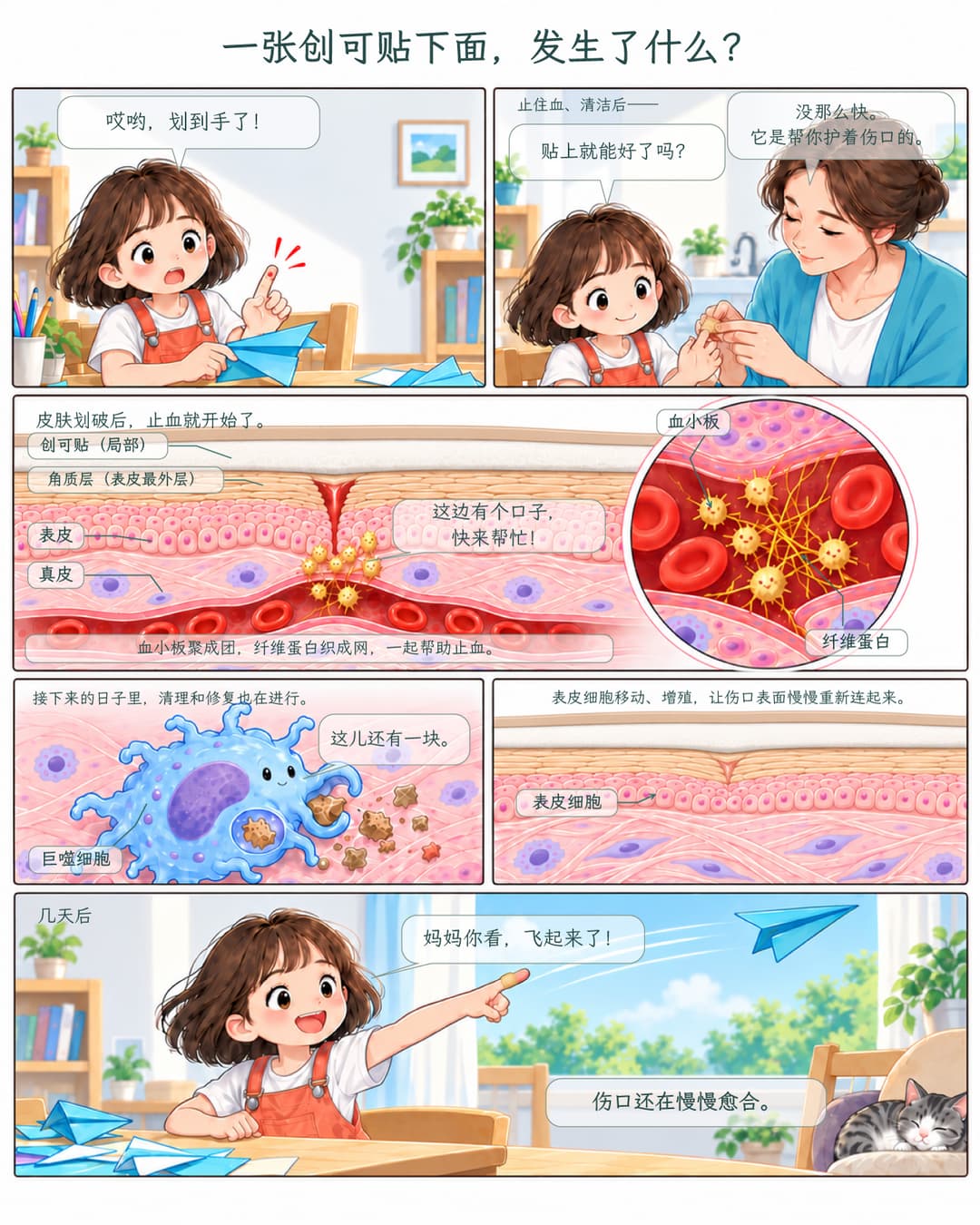

一张创可贴下面，发生了什么？

小满折纸飞机时划伤了手指。创可贴贴好了，伤口里面又发生了什么？这篇漫画从一个生活小意外出发，带读者看到止血、清理和表皮修复。

阅读 PDF · 查看脚本 · 制作过程

手腕疼痛的故事

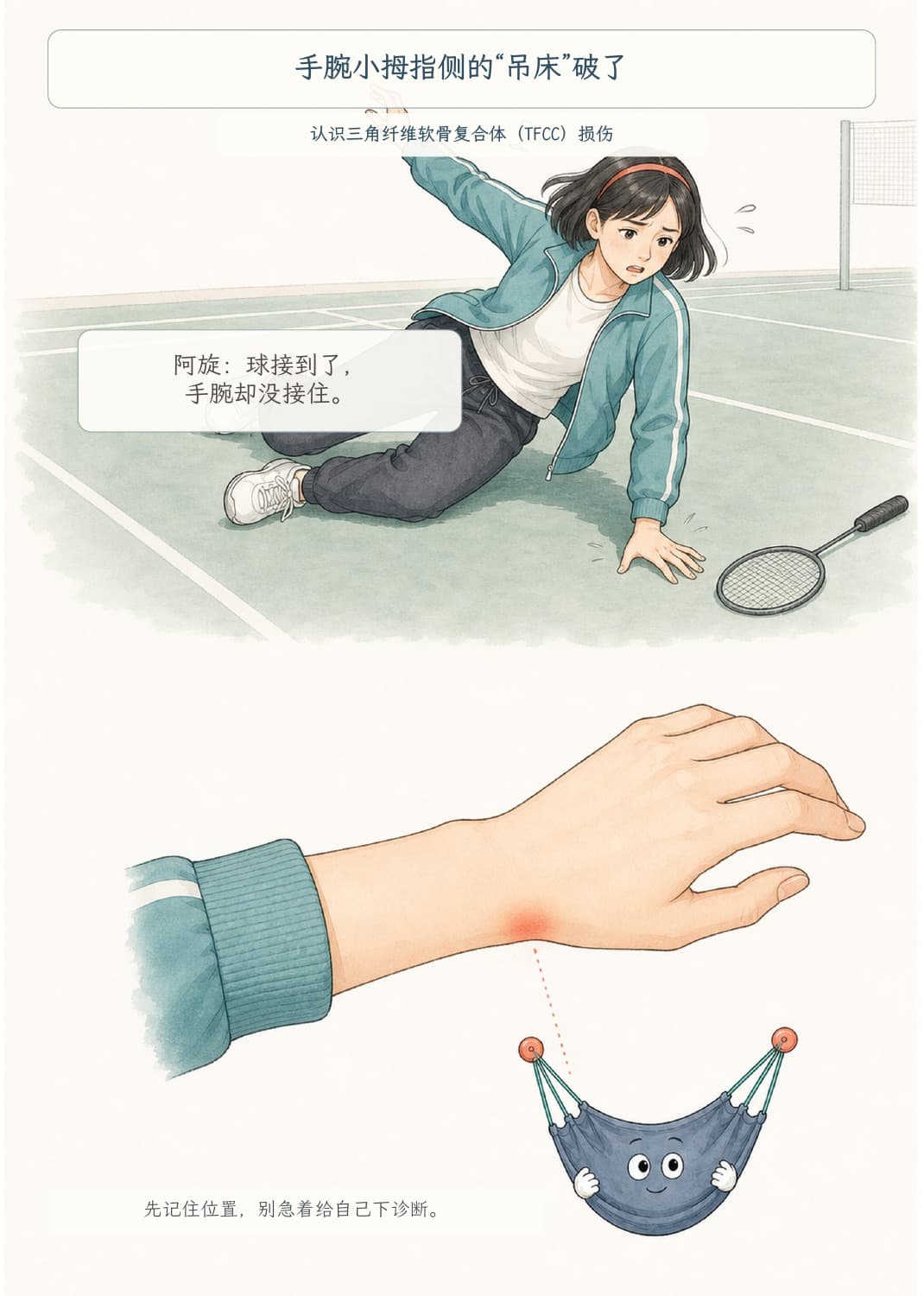

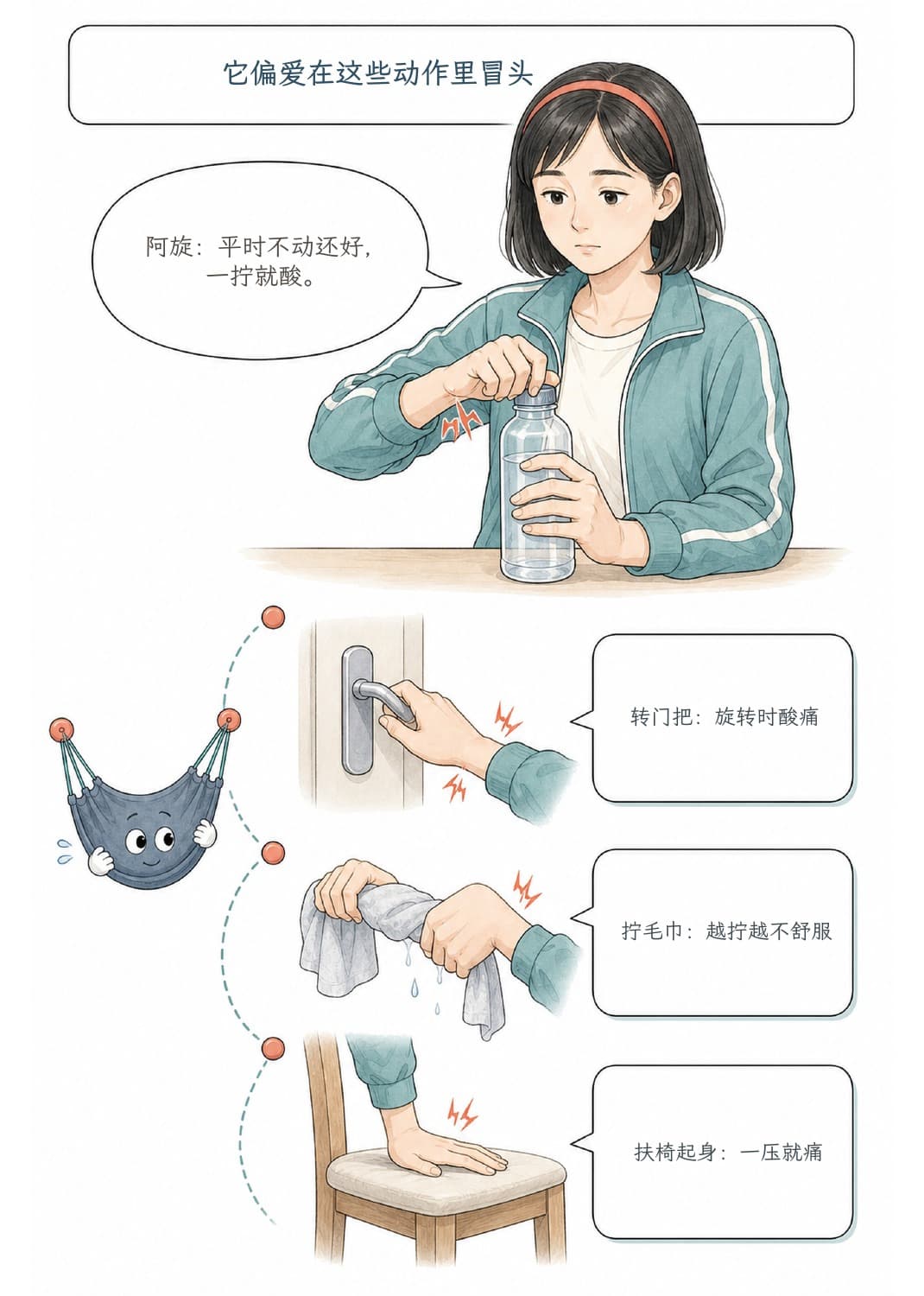

TFCC（腕关节三角纤维软骨复合体）漫画把日常动作、人物对话和手腕结构放在同一个故事里。下面两页展示了另一种画风与中文排字效果。

第一页	第二页

阅读两页 PDF · 示例说明

每幅解剖图，都能追溯到具体参考

本 Skill 要求：作品中每项用于医学讲解的解剖结构，都有与部位、视角和层次相匹配的可信依据。 制作时先核验图谱、教材、原始研究或可追溯模型，实际查看参考，再记录它支持的具体结构、是否附入生成，以及成图对照结果。已有合格参考与母版可以带完整来源链复用。

上面的医生漫画包含 5 幅解剖底图、6 处放置。以下按成图逐幅展开参考：既能看到骨骼分区、掌背侧形态与关节盘，也能查到具体图号、书页和实际输入文件。

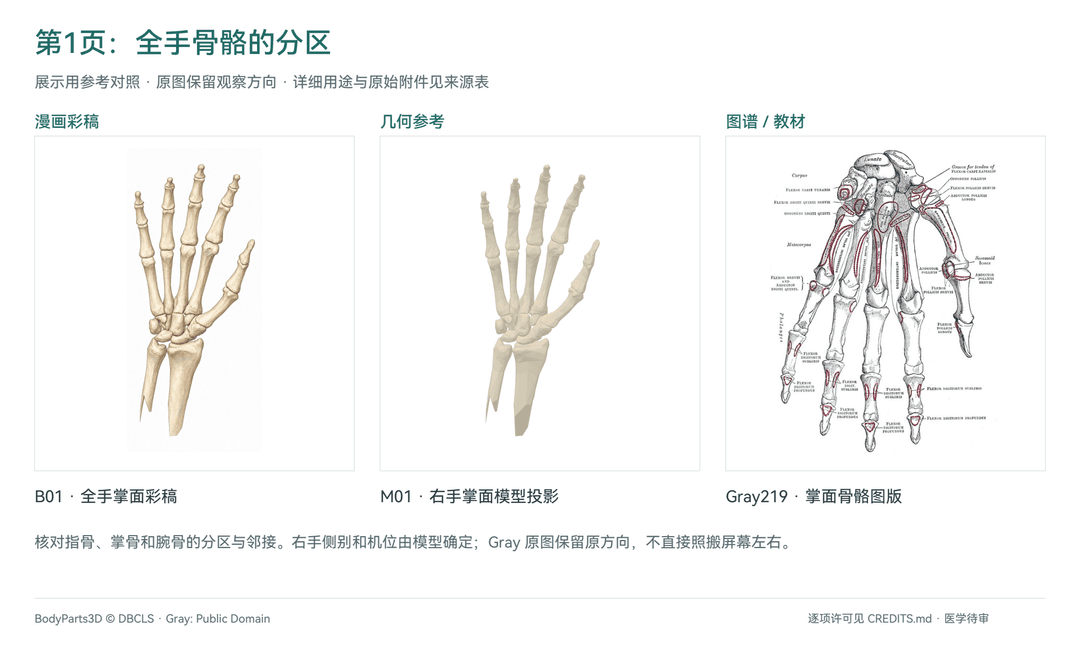

全手骨骼：指骨、掌骨与腕骨如何衔接

Gray219 的原图可同时查看指骨、掌骨与腕骨分区。模型给出本例采用的右手机位；图谱保留原有方向。教材 Fig.4.18 的采用范围限于腕部，不用一幅腕部图证明全手所有细节。

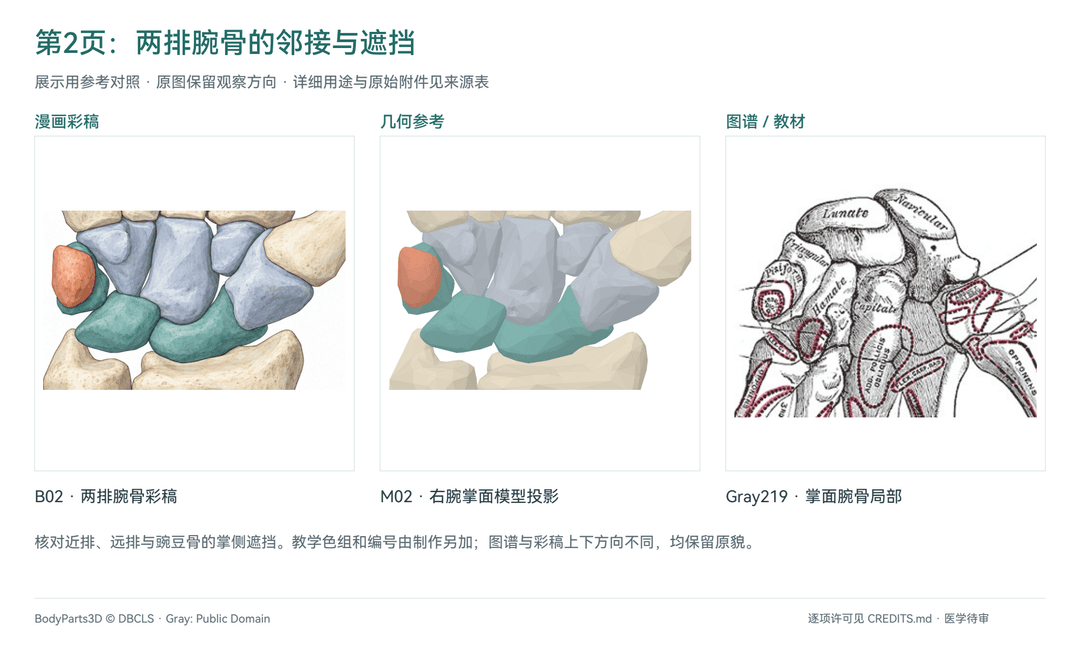

两排腕骨：分组、邻接与掌侧遮挡

本组对照着重看腕骨之间的邻接和豌豆骨的掌侧遮挡。颜色与教学编号由制作另加，原图中的英文骨名仍可沿来源图查阅。

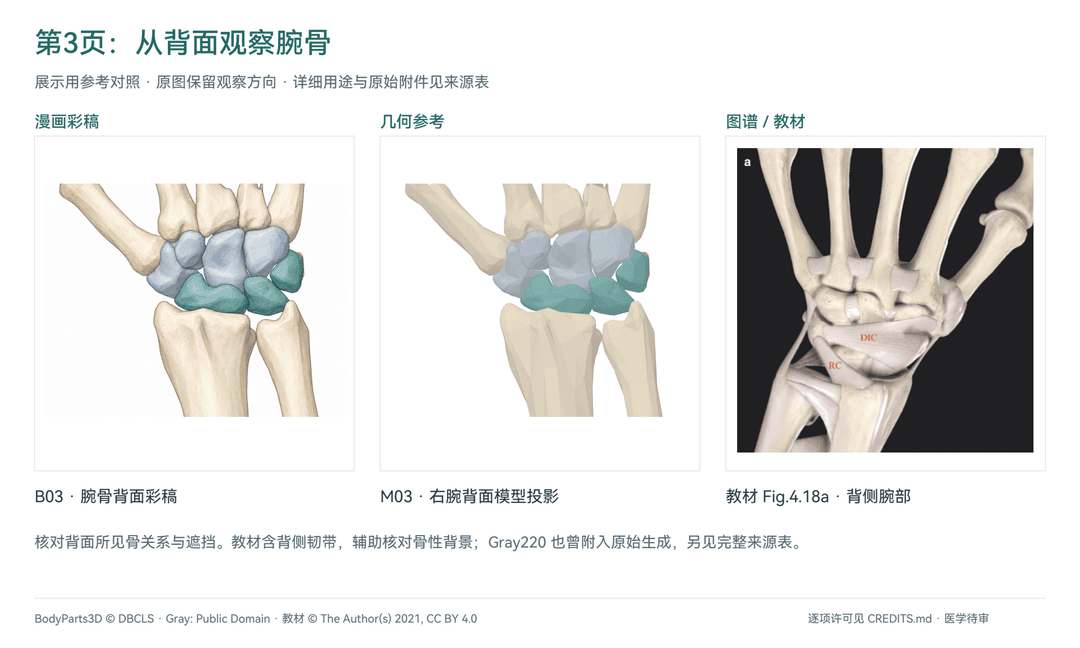

腕骨背面：换一个角度核对可见结构

教材 Fig.4.18a 展示背侧腕部，含韧带及其骨性背景；Gray220 也曾作为实际附件参与原图生成。两者用于核对可见形态与遮挡，模型投影确定本例的观察方向。

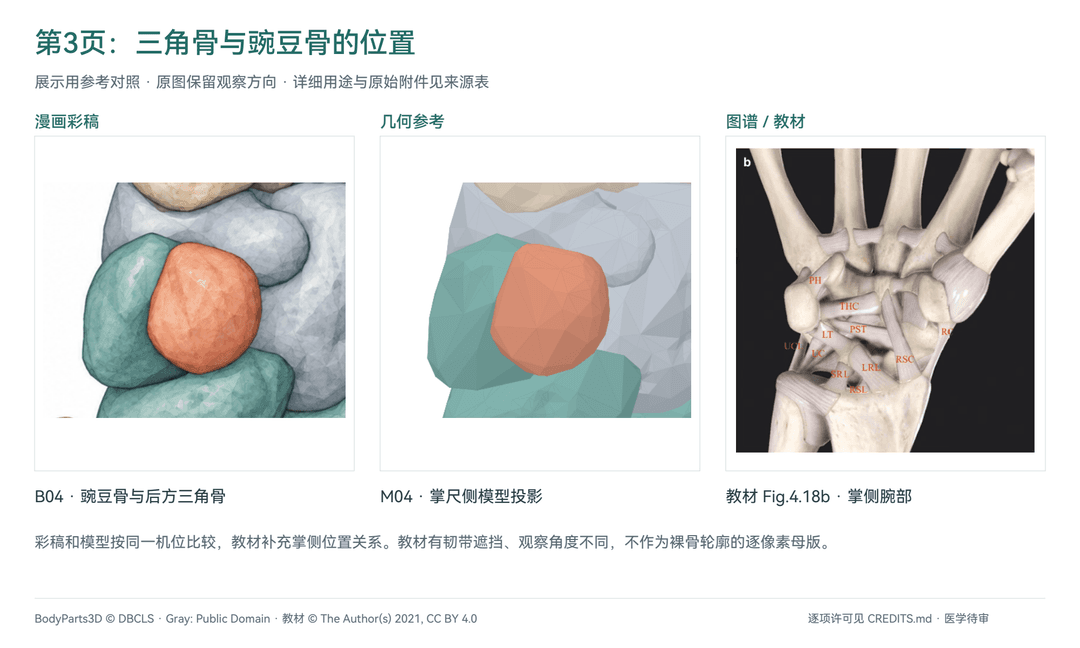

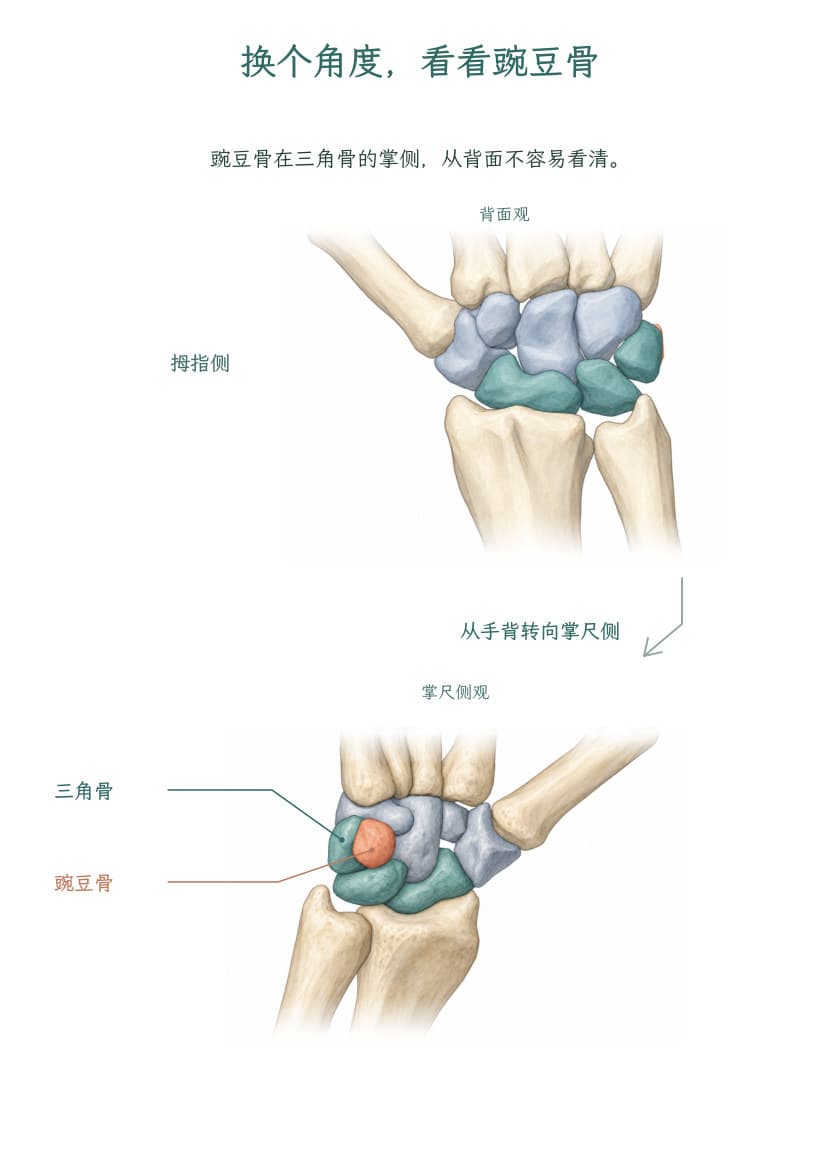

三角骨与豌豆骨：核对掌尺侧的前后关系

教材 Fig.4.18b 补充掌侧关系，Fig.4.19a 补充尺侧软组织背景。教材图含韧带遮挡且机位不同；彩稿和同机位模型可直接对照，教材按结构关系核对。

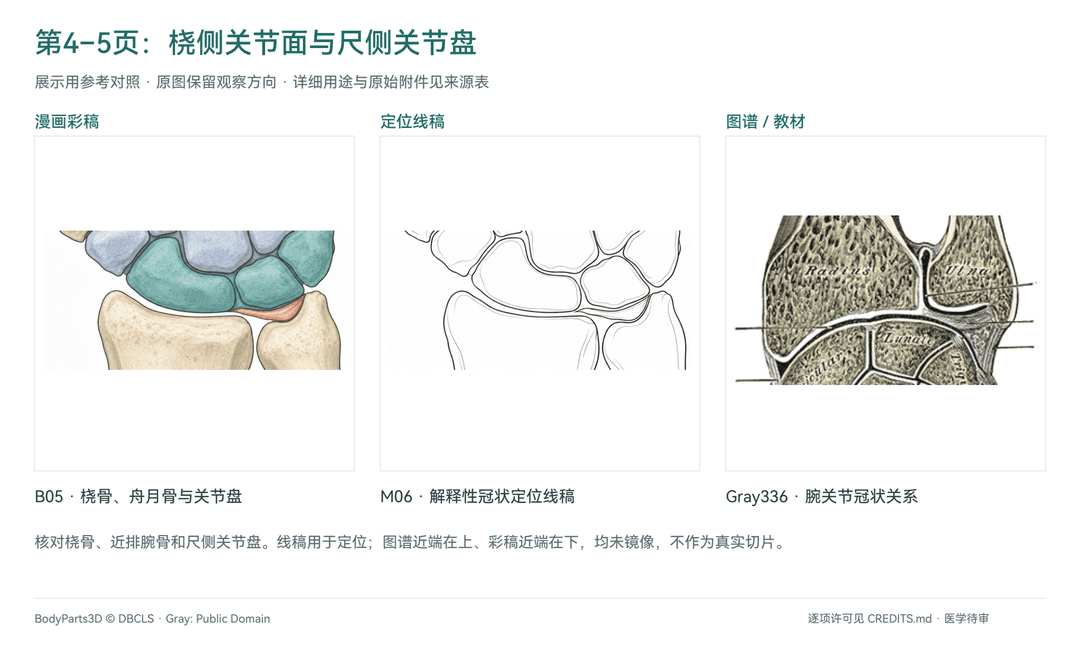

关节面与关节盘：核对骨与软组织的空间关系

Gray336 展示腕关节冠状关系；教材 Fig.4.19a 的关节盘标为 AD（articular disk）。这些参考用于核对桡骨、近排腕骨和尺侧关节盘的相对位置。M06 是教学定位线稿，后加的关节引线另行核对。

查看参考原图、教材页与图注

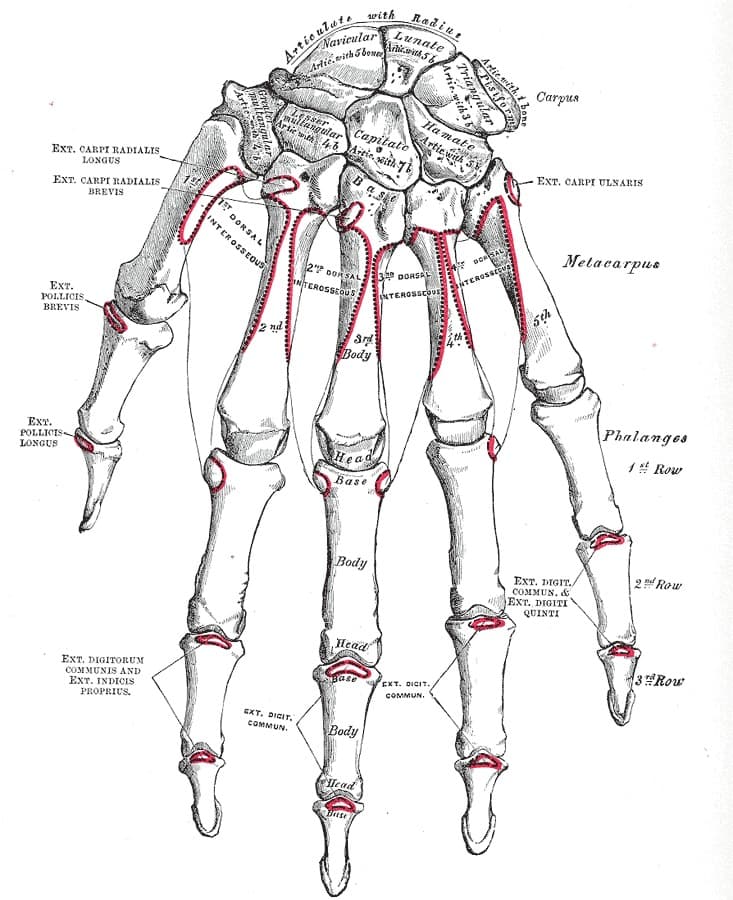

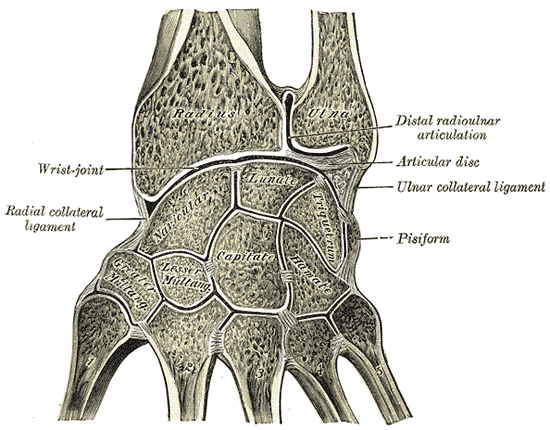

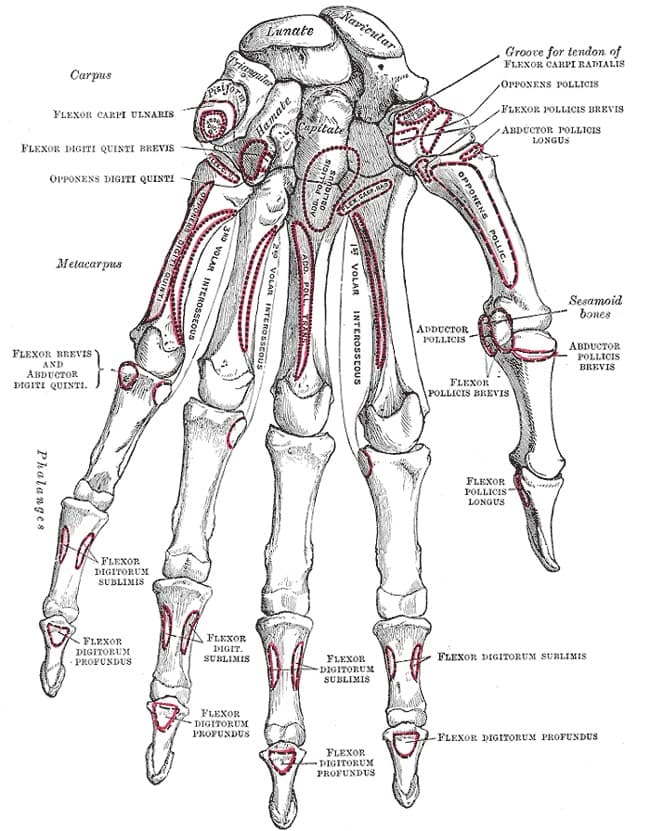

Gray219 · 掌面骨骼	Gray220 · 背面骨骼	Gray336 · 冠状关节关系
原图与出处	原图与出处	原图与出处

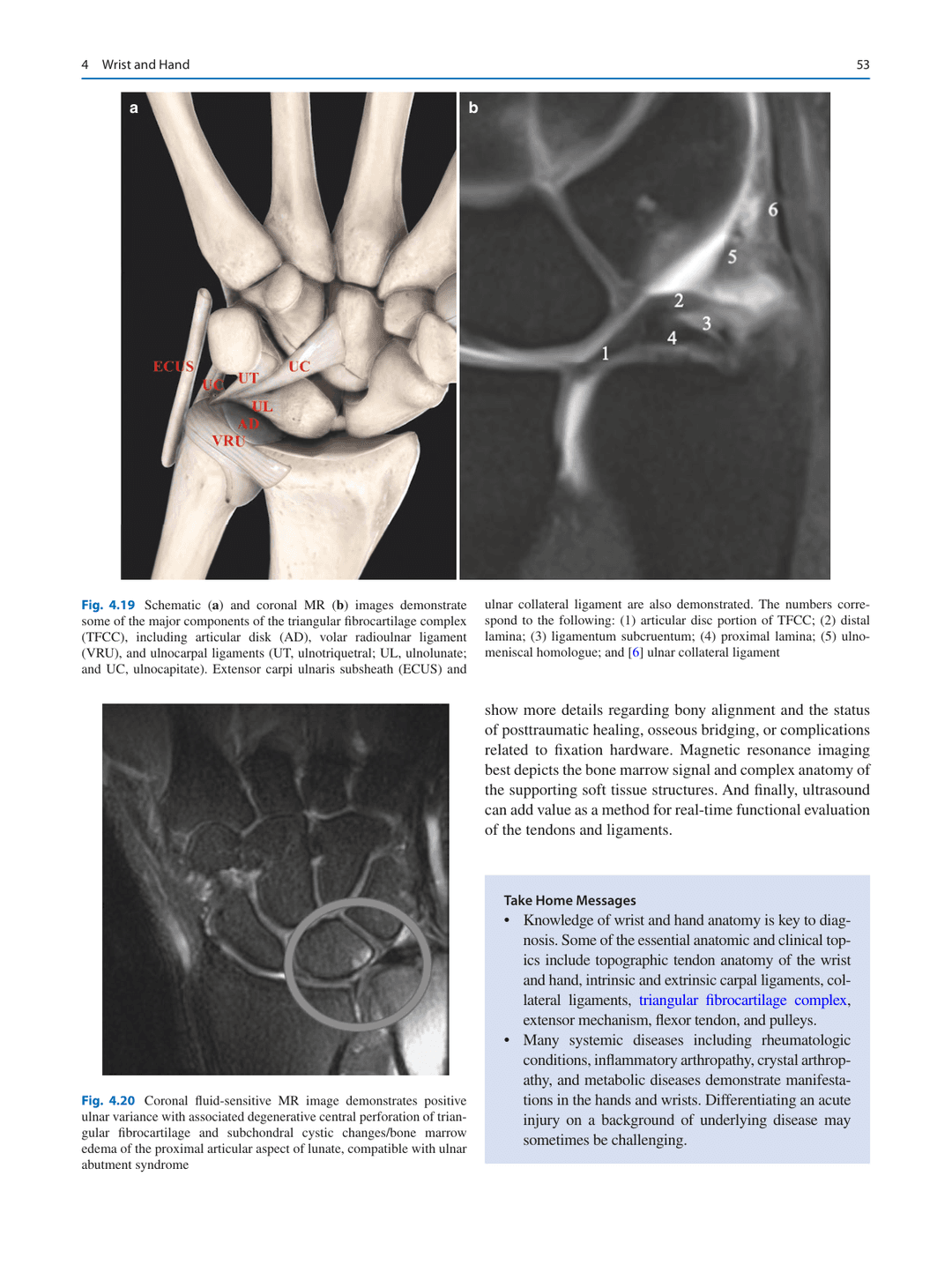

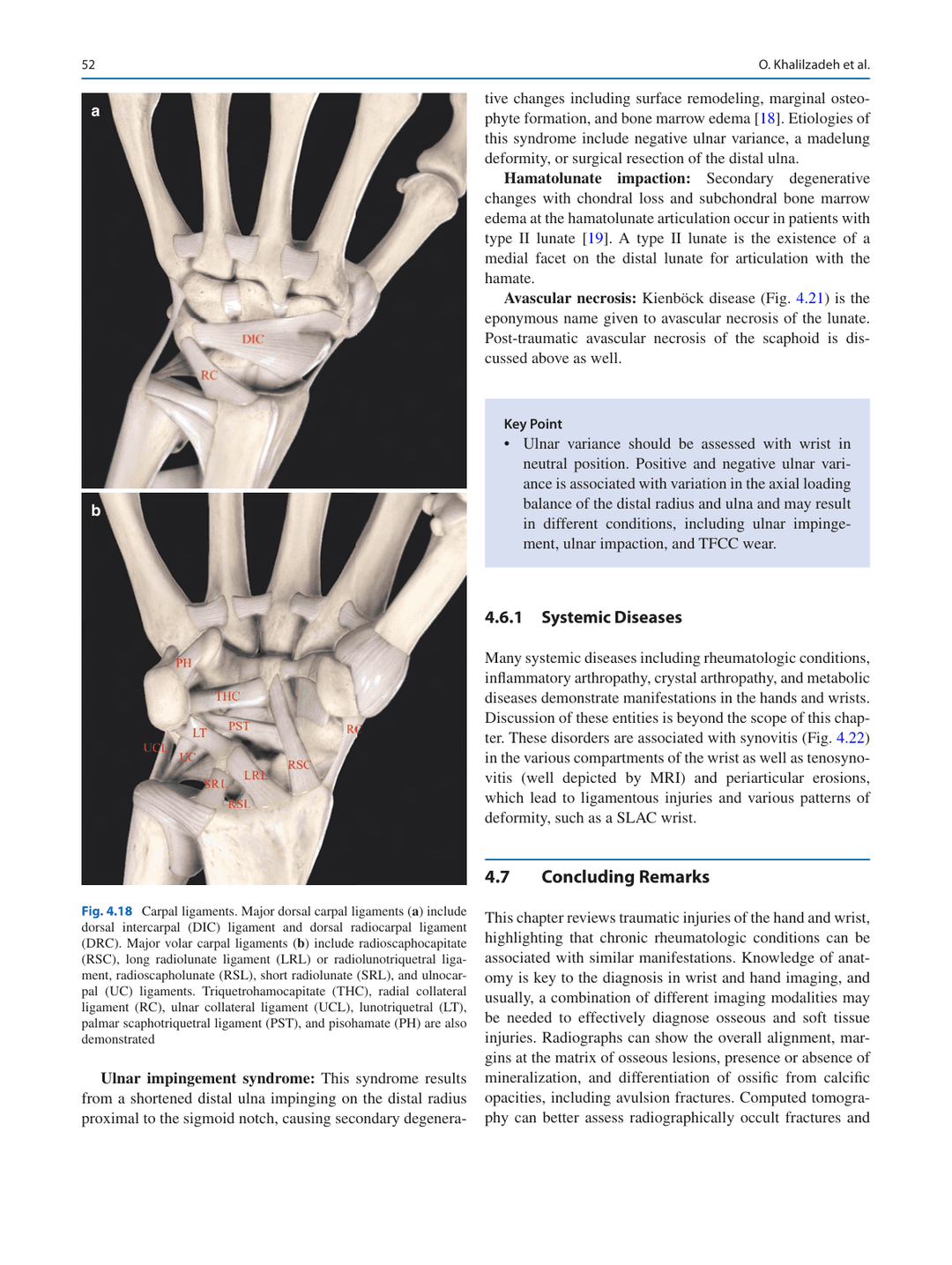

教材书页52 · Fig.4.18	教材书页53 · Fig.4.19a
a：背侧；b：掌侧。骨性背景辅助核对不同视角。原图注	a：尺侧软组织示意，含关节盘 AD；同页 MRI 不作为本例的骨形母版。原图注

Gray 图版出自 Henry Gray 的 Anatomy of the Human Body（1918）。教材为 Omid Khalilzadeh、Clarissa Canella、Laura M. Fayad 编写的 Wrist and Hand，收录于 Springer 的 Musculoskeletal Diseases 2021–2024: Diagnostic Imaging（2021），DOI 10.1007/978-3-030-71281-5_4。NCBI 开放章节保留正文与图注。几何来源为 BodyParts3D / DBCLS，本例使用 v4.0 简化99模型的右手和远端前臂部件。

这些参考有明确的使用记录。 图谱和完整教材页曾附入原解剖彩稿的生成；医生改编版沿用原底图及来源链。本页五组对照是展示用排版，裁切坐标与哈希见裁切记录，原附件和提示词见输入清单。图谱、教材与模型按各自支持范围使用；同源多图不重复算作独立证据。第5页的真人动作参考与骨骼图谱分别登记，第6页圆片是教学道具。

五页参考对照 PDF（18.18 MB） · 逐幅对应与检查范围 · 来源与逐项许可。本示例为制作完成，医学待审；来源可追溯与人工医学审签分别记录。

开始使用

将下面这一句话复制给 Codex、Claude Code 等具备联网和文件操作能力的 Agent：

请从 https://github.com/wilbert-MD-PhD/medical-illustration 安装最新正式版 medical-illustration Skill，按仓库 INSTALL.md 选择适合当前 Agent 的安装方式，保留已有本地修改，并核验版本与文件完整性。

详细步骤见安装说明。安装后，可以直接提出制作请求：

使用 medical-illustration，为没有医学背景的读者制作一页关于伤口愈合的科普漫画。
从一个生活小故事开始，画面明亮清晰，对白自然。
请查找并使用可信医学参考，交付 Markdown 脚本、可编辑排版文件和 PDF。

科研图可以附上研究论断、文献、结构关系和目标版式；已有脚本或图片也可以直接交给它继续制作、排字或返修。

完整制图按任务配合图像工具、字体及矢量/PDF 编辑环境，脚本与分镜可独立使用。具体工具映射、无原生 Skill 的加载方法及能力不足时的交接见Agent 接入说明。

已安装用户可说“检查医学绘图 Skill 更新”“更新医学绘图 Skill”或“回退医学绘图 Skill”。从 1.1.1 起随包提供更新器；旧版首次接入见安装与更新说明。

检查与使用范围

制作过程中会对照参考检查结构，检查文字排版和跨页一致性，并保存来源及修改记录。这里的漫画可供查看制作效果；医学审签状态见各示例说明，人工医学审签仍待完成。实际验证范围

许可与反馈

作者 wilbert。内容、模板与示例采用 CC BY-NC-SA 4.0，可执行代码和 CI 采用 MIT。第三方参考图沿用各自原许可，见腕骨示例署名及各示例的来源页。独立创作的新作品不因使用 Skill 自动继承许可；复制使用的模板和第三方材料按各自条款处理。

许可范围 · 第三方材料说明 · 问题反馈 · 维护与发布
